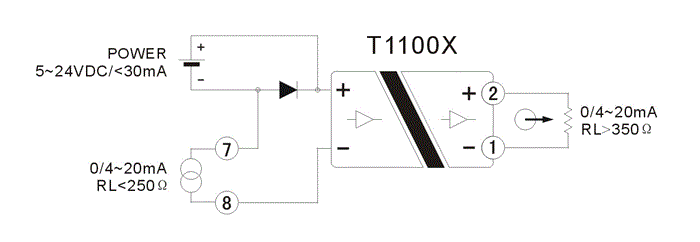

无源信号隔离器主要应用于4-20mA电流环的隔离，用于两线制产品领域比较多。因为无源信号隔离器的工作原理是通过回路供电来实现自身激励，所以这里面就涉及到输出级的带负载能力。输出级带负载能里很大程度上跟隔离器自身的压降有很大的关系。而衡量一个无源信号隔离器品质优劣的重要因素是产品自身压降的大小.具体带负载能力计算公式为：R=(前级驱动电压V - 产品自身压降3V)/当前输出电流I,（T1100系列产品自身压降大约为3V左右）。当在现场环境如果输出级带负载能力不够的情况下可以采取输入或输出级馈电来提高隔离器带负载能力。同时输入级或输出级做好限流保护（必需），如果采用输出级馈电模式会导致系统的精度有所下降（0.2%的变化），不建议采用，当然如果输入级无法提供电源而输出级又能提供电源的话那就另当别论。而采用输入级馈电模式则精度几乎不受影响。电路限流为30mA(建议采用LM317芯片解决)，以防止短路时电流过大损坏前级设备。输入级馈电模式接线图见下：

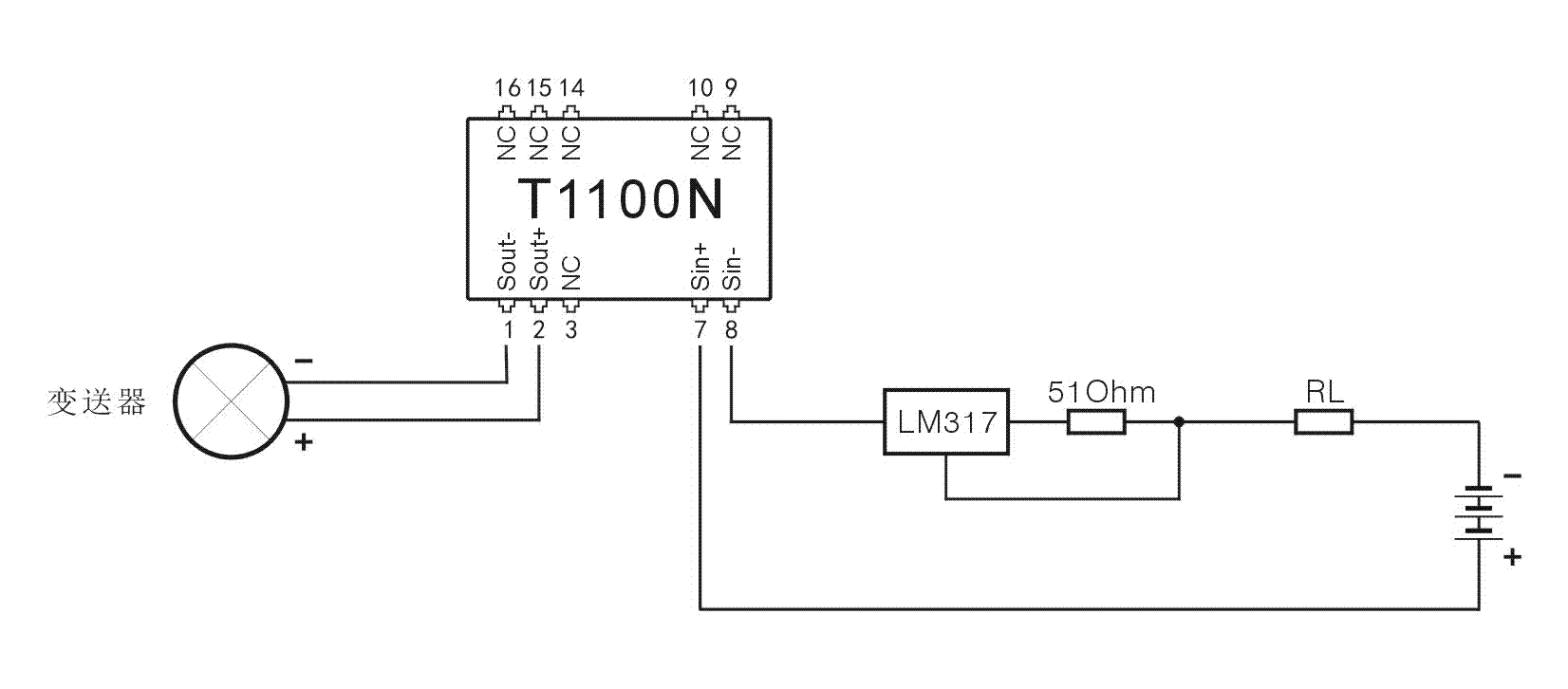

后级馈电模式：

应用场合:  前级传感器无法获取电源.

缺点:  精度有所下降(全量程0.2级)

接线图:
