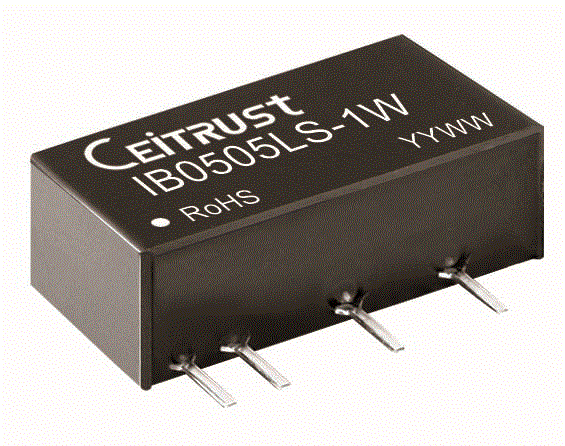

IB_LD-1W & IB_LS-1W系列产品是专门针对线路板上分布式电源系统中需要与输入电源隔离且输出精度要求较高的电源应用场合而设计。该产品适用于：
1） 输入电源的电压变化≤±5%；
2） 输入输出之间要求隔离电压≤1000VDC；
3） 对输出电压稳定度和输出纹波噪声要求高；
● 体积小
● SIP/DIP封装
● 纹波极低
● 电磁兼容性好
● 温度特性好
● 工作温度: -40℃~ +85℃
● 可持续短路保护
● 隔离电压1000VDC
● 无需外加元件
|
绝缘特性 |
||||||||||||
|
项目 |
工作条件 |
Min. |
Typ. |
Max. |
单位 |
|||||||
|
绝缘强度 |
测试时间1分钟，漏电流小于1mA |
1000 |
|
|
VDC |
|||||||
|
绝缘电阻 |
绝缘电压500VDC |
1000 |
|
|
MΩ |
|||||||
|
|
||||||||||||
|
输出特性 |
||||||||||||
|
项目 |
工作条件 |
Min. |
Typ. |
Max. |
单位 |
|||||||
|
输出功率 |
|
0.1 |
|
1 |
W |
|||||||
|
线性电压调节率 |
输入电压变化±5% |
|
|
±0.25 |
% |
|||||||
|
负载调节率 |
10% 到 100% 负载 |
|
|
±1 |
|
|||||||
|
输出电压准确度 |
100% 满载 |
|
|
±3 |
|
|||||||
|
温度漂移系数 |
100% 满载 |
|
|
±0.03 |
%/℃ |
|||||||
|
纹波* |
20MHz 带宽 |
|
10 |
20 |
mVp-p |
|||||||
|
噪声* |
20MHz 带宽 |
|
50 |
75 |
|
|||||||
|
开关频率 |
100%负载，输入标称电压 |
|
100 |
|
kHz |
|||||||
|
*纹波和噪声的测试方法采用平行线法。详请参见产品应用笔记之电源模块的测 试。 |
||||||||||||
|
|
||||||||||||
|
一般特性 |
||||||||||||
|
项目 |
工作条件 |
Min. |
Typ. |
Max. |
单位 |
|||||||
|
存储湿度 |
|
|
|
95 |
% |
|||||||
|
工作温度 |
|
-40 |
|
85 |
℃ |
|||||||
|
存储温度 |
|
-55 |
|
125 |
|
|||||||
|
工作时外壳温升 |
|
|
15 |
25 |
|
|||||||
|
引脚耐焊接温度 |
焊点距离外壳1.5mm,10秒 |
|
|
300 |
|
|||||||
|
冷却方式 |
|
自然空冷 |
||||||||||
|
输出短路保护 |
*IBXX05LS/LD-1W IBXX24LS/LD-1W |
|
|
1 |
秒 |
|||||||
|
|
其他型号 |
可持续，自恢复 |
||||||||||
|
外壳材料 |
|
阻燃耐热塑料(UL94-V0) |
||||||||||
|
平均无故障时间 |
|
350 |
|
|
万小时 |
|||||||
|
重量 |
IB_LS-1W系列 |
|
2.1 |
|
克 |
|||||||
|
|
IB_LD-1W系列 |
|
2.4 |
|
|
|||||||
|
*短路时间超过1秒时务必切断输入电源。
|
||||||||||||
|
使用注意事项 |
||||||||||||||||||||||||
|
① 输出负载要求 为了确保该模块能够高效可靠的工作，使用时，其输出最小负载不能小于额定负载的10%。若您所需功率确实较小，请在输出端并联一个电阻，建议阻值相当于10%额定功率，或选用我司更小功率级别的产品（IB_LD-W25/IB_LS-W25）。
② 推荐测试及应用电路 若要求进一步减少输入输出纹波，可在输入输出端联接一个“LC”滤波网络，应用电路如（图1）所示。
但应注意电感值的选取及“LC”滤波网络其自身的频率应与DC/DC频率错开，避免相互干扰。并选用合适的滤波电容。若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，建议其容性负载值详见（表 1）。
滤波电容的最大容值表 (表 1)
对于实际输出功率小于0.5W之应用场合，建议不外接电容。
③ 过载保护 在通常工作条件下，该产品输出电路对于过载情况无保护功能。最简单的方法是在输入端串接一个自恢复保险丝，或在电路中外加一个断路器。
④ 输入过压保护电路 对于输入过压保护的最简单的装置是在其输入端串接一个带过热保护的线性稳压器（见图2）。
⑤ 此产品不能并联使用，不支持热插拔
|
|
产品型号 |
输入 |
输出 |
效率 (%,Typ) |
封装 |
|||
|
|
电压(VDC) |
电压(VDC) |
电流(mA) |
|
|
||
|
|
标称值 |
范围值 |
|
最大 |
最小 |
|
|
|
IB0505LD-W75 |
5 |
4.75-5.25 |
5 |
150 |
15 |
68 |
DIP |
|
IB0505LD-1W |
5 |
200 |
20 |
67 |
DIP |
||
|
IB0512LD-1W |
12 |
83 |
9 |
71 |
DIP |
||
|
IB0515LD-1W |
15 |
67 |
7 |
73 |
DIP |
||
|
IB0524LD-1W* |
24 |
42 |
5 |
68 |
DIP |
||
|
IB0505LS-W75 |
5 |
150 |
15 |
68 |
SIP |
||
|
IB0505LS-1W |
5 |
200 |
20 |
66 |
SIP |
||
|
IB0509LS-1W |
9 |
111 |
12 |
70 |
SIP |
||
|
IB0512LS-1W |
12 |
83 |
9 |
71 |
SIP |
||
|
IB0515LS-1W |
15 |
67 |
7 |
73 |
SIP |
||
|
IB0524LS-1W |
24 |
42 |
5 |
68 |
SIP |
||
|
IB1205LD-W75 |
12 |
11.4-12.6 |
5 |
150 |
15 |
68 |
DIP |
|
IB1205LD-1W |
5 |
200 |
20 |
67 |
DIP |
||
|
IB1209LD-1W |
9 |
111 |
12 |
72 |
DIP |
||
|
IB1212LD-1W |
12 |
83 |
9 |
70 |
DIP |
||
|
IB1215LD-1W |
15 |
67 |
7 |
74 |
DIP |
||
|
IB1224LD-1W* |
24 |
42 |
5 |
68 |
DIP |
||
|
IB1205LS-W75 |
5 |
150 |
15 |
70 |
SIP |
||
|
IB1205LS-1W |
5 |
200 |
20 |
67 |
SIP |
||
|
IB1209LS-1W |
9 |
111 |
12 |
72 |
SIP |
||
|
IB1212LS-1W |
12 |
83 |
9 |
70 |
SIP |
||
|
IB1215LS-1W |
15 |
67 |
7 |
74 |
SIP |
||
|
IB1224LS-1W |
24 |
42 |
5 |
68 |
SIP |
||
|
更多不同输入电压范围产品请见技术手册 |
|||||||
