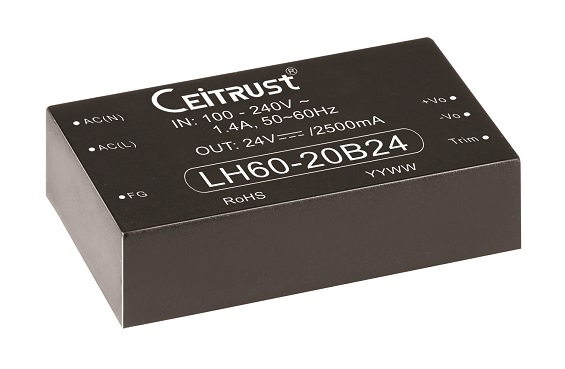

LH60-20BXX系列-----是为客户提供的60W功率高效绿色AC-DC模块电源，该系列电源具有输入电压范围宽、交直流两用、高效率、高可靠性、低功耗、安全隔离等优点。EMC及安全规满足IEC/EN61000-4, CISPR22/EN55022, UL60950 和 EN60950 标准。广泛适用于工控、电力等设备。该系列产品应用于电磁兼容比较恶劣的环境必须参考应用电路。
1. 宽输入电压范围: 90～264VAC/122～370VDC
2. 交直流两用(同一端子输入电压)
3. 低待机功耗、高效率、4000VAC安全隔离
4. 低纹波、噪声
5. 输入欠压、输出短路、过流、过压保护
6. 优越的EMC特性，裸机抗浪涌脉冲群可达4级
7. 符合IEC61000、UL60950和IEC60950认证标准
3年质量保证
|
输入特性 |
|||||||||
|
输入电压范围 |
|
90～264VAC, 122～370VDC |
|||||||
|
输入欠压保护 |
|
开启电压：65～90 VAC(92～122VDC) 关断电压：55～75 VAC(79～105 VDC) |
|||||||
|
输入频率 |
|
47～63Hz |
|||||||
|
输入电流 |
|
115VAC 1.4A, typ |
230VAC 0.7A, typ |
||||||
|
浪涌电流 |
|
115VAC 30A, typ |
230VAC 50A, typ |
||||||
|
|
|||||||||
|
输出特性 |
|||||||||
|
输出电压精度 |
|
±2% |
|||||||
|
线性调节率（满载） |
|
±0.5% (typ) |
|||||||
|
负载调节率(5%~100%负载) |
|
±1% (typ) |
|||||||
|
输出纹波噪声（峰-峰值） |
20MHz带宽 |
150mV(max) |
|||||||
|
短路保护 |
|
可长期短路，自恢复 |
|||||||
|
过流保护 |
|
110~150% Io 自恢复 |
|||||||
|
过压保护 |
|
齐纳二极管钳位 |
|||||||
|
最小负载 |
|
1% |
|||||||
|
Trim |
|
±10% |
|||||||
|
保持时间 |
|
115VAC 15ms, typ |
230VAC 80ms, typ |
||||||
|
|
|||||||||
|
一般特性 |
|||||||||
|
温度特性 |
工作温度 |
-40℃～+70℃ |
|||||||
|
|
功率降额 |
-40℃～-30℃ |
4.0% / ℃ |
||||||
|
|
|
+45℃～+70℃ |
3.0% / ℃（LH60-20B05/09） |
||||||
|
|
|
+50℃～+70℃ |
2.5% / ℃（LH60-20B12/15） |
||||||
|
|
|
+55℃～+70℃ |
2.5% / ℃（LH60-20B24/48） |
||||||
|
|
存储温度 |
-40℃～+85℃ |
|||||||
|
湿度 |
存储湿度 |
95%RH (max) |
|||||||
|
温漂系数 |
|
±0.02%/℃ |
|||||||
|
开关频率 |
|
100kHz(typ) |
|||||||
|
隔离 |
绝缘电阻 |
100MΩ (min) |
|||||||
|
|
输入-输出 |
4000VAC/1Min |
|||||||
|
|
输入-FG |
1500VAC/1Min |
|||||||
|
|
输出-FG |
500VAC/1Min |
|||||||
|
EMC |
EMI |
传导骚扰 |
CISPR22/EN55022, CLASS B(裸机) |
||||||
|
|
|
辐射骚扰 |
CISPR22/EN55022, CLASS B(裸机) |
||||||
|
|
EMS |
静电放电 |
IEC/EN61000-4-2 ±6KV/8KV |
perf. Criteria B |
|||||
|
|
|
辐射抗扰度 |
IEC/EN61000-4-3 10V/m |
perf. Criteria A |
|||||
|
|
|
脉冲群抗扰度 |
IEC/EN61000-4-4 ±4KV(裸机) |
perf. Criteria B |
|||||
|
|
|
浪涌抗扰度 |
IEC/EN61000-4-5 ±2KV/4KV(裸机) |
perf. Criteria B |
|||||
|
|
|
|
IEC/EN61000-4-5 ±4KV/6KV(典型应用电路图3) |
perf. Criteria B |
|||||
|
|
|
传导骚扰抗扰度 |
IEC/EN61000-4-6 10 Vr.m.s |
perf. Criteria A |
|||||
|
|
|
工频磁场抗扰度 |
IEC/EN61000-4-8 10A/m |
perf. Criteria A |
|||||
|
|
|
电压暂降、跌落和短时中断抗扰度 |
IEC/EN61000-4-11 95% 5000ms |
perf. Criteria B |
|||||
|
安规认证 |
|
认证中 |
|||||||
|
安全等级 |
|
CLASS I |
|||||||
|
安全标准 |
|
IEC60950/EN60950/UL60950 |
|||||||
|
热插拔 |
|
不支持 |
|||||||
|
外壳等级 |
|
UL 94V-0 |
|||||||
|
安装 |
|
PCB |
|||||||
|
冷却方式 |
|
自然冷却 |
|||||||
|
MTBF |
|
＞200000小时 @ 25℃ |
|||||||
|
重量 |
|
310g（typ） |
|||||||
|
注：1.纹波与噪声用平行测试法； 2.本文数据除特殊说明外，都是在TA=25oC,湿度<75%,输入标称电压和输出额定负载时测得。 |
|||||||||
|
外部电路电容的典型值（单位：µF） |
|||
|
型号 |
C1 |
C2 |
TVS管 |
|
LH60-20B05 |
1 |
680 |
SMBJ7.0A |
|
LH60-20B09 |
|
470 |
SMBJ12A |
|
LH60-20B12 |
|
330 |
SMBJ20A |
|
LH60-20B15 |
|
330 |
SMBJ20A |
|
LH60-20B24 |
|
200 |
SMBJ30A |
|
LH60-20B48 |
|
100 |
SMBJ64A |
|

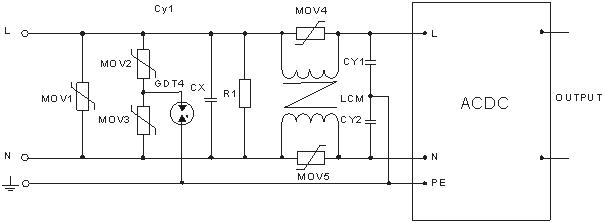

注： 1. 输出滤波电容C2为电解电容，建议使用高频低阻电解电容，容量和流过的电流请参考各厂商提供的技术规格。电容耐压降额大于80%。C1为陶瓷电容，去除高频噪声。TVS管为保护后级电路（在模块异常时）建议使用。 2. 客户的一般EMC要求用图1或图2推荐电路，如果有更高的EMC需求，推荐客户用图3电路。 图3具体推荐值如下：MOV1：561KD20； MOV2、MOV3：561KD14； MOV4、MOV5：561KD07； CX：0.15µF/300VAC； CY1、CY2：2200pF/400VAC； R1：1MΩ/2W； LCM：5mH-20mH，或选用我司提供的共模电感FL2D-30-222； GDT4：B5G3600； NTC：5D-9； FUSE(保险管):必接，3.15A/250V慢断。
图1：LH60-10BXX系列
注：此系列产品不支持此应用方案，如有此种应用，请咨询我司技术支持人员。 图2：LH60-10BXX系列
图3：LH60系列 EMC更高要求应用电路(输出外接电路同上述典型应用电路)
|
|||
|
产品型号一览表 |
|||||||
|
型号 |
模块外壳尺寸 |
输出功率 |
标称输出电压及电流 (vo/Io) |
最大容性 负载 (µF) |
纹波噪声 (max) |
效率(%) (230Vac,typ) |
待机功耗(max) |
|
LH60-20B05 |
109.0*58.5*30.0mm |
50W |
5V/10A |
80000 |
150mV |
82
|
0.5W |
|
LH60-20B09 |
|
60W |
9V/6.6A |
28000 |
|
84 |
|
|
LH60-20B12 |
|
|
12V/5A |
14000 |
|
86 |
|
|
LH60-20B15 |
|
|
15V/4A |
12000 |
|
86 |
|
|
LH60-20B24 |
|
|
24V/2.5A |
4000 |
|
86 |
|
|
LH60-20B48 |
|
|
48V/1.25A |
1000 |
|
86 |
|
