LD03系列AC/DC

  • 产品简介
  • 电气特征
  • 应用指南
  • 其它说明

LD03系列产品具有输入电压范围宽(全电压输入,适用于全球市电网络),输出电压稳定,转换效率高,体积小巧,外围电路简单,稳定可靠,安全隔离等优点。

该型号产品为单路输出,主要应用于:交流市电供电,要求安全隔离,小功率,多路输出,尤其要求体积小巧,外围电路简单的场合。



1. 体积小,重量轻

2. 交直流两用(同一端子输入)

3. 宽范围输入:85264VAC120370VDC

4. 效率高达73%

5. 工作温度:-20℃+85℃

6. 开关频率: 40150kHz

7. 自然空冷

8. 过载保护

9. 可持续短路保护

10. MTBF300,000小时

11. 能满足工业级产品技术要求

12. 漏电流≤0.1mA@230VAC/50Hz

13.具有PCB、接线式和导轨式等多种安装方式




输出特性

 项目

 工作条件

Min

Typ

Max

单位

 额定输出功率

 详情请参照产品型号一览表



3



W

 输出电压(设定精度)

 外部电路请参照推荐电路



±1

±3

%

 负载调整率

 10%100%负载



±1



 电压调整率

 输入电压从低电压到高电压



±0.5



 温度漂移系数(Vout)

 外部电路请参照推荐电路



0.03



%/

 启动延迟时间





1



s

 开关频率

  100%负载,输入额定电压

40

100

150

kHz

外观尺寸

37x23x15mm

绝缘特性

 项目

 工作条件

 绝缘强度

 输入/输出

   2500VAC / 1min

 绝缘强度

 输入/

   2000VAC / 1min

 绝缘强度

 输出/

   500VAC / 1min

 绝缘电阻

 绝缘电压500VDC

    100MΩ (typ)

 :

 1.本文数据除特殊说明外,都是在TA=25,湿度<75%,输入额定电压和输出额定负载时测得;

 2.以上均为本手册所列产品型号之性能指标,非标准型号产品某些指标会与上述不同,具体情况可与我司技术人员直接联系。


典型应用电路图






交流/直流应用

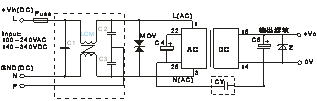

① 推荐电路:典型应用电路如图1所示。如对EMC要求不严格时,虚线框内的电路可省去。

② 电气间隙和爬电距离:对于属于Ⅰ类设备的应用环境,用户应注意确保LN在保险丝之前以及输入和金属外壳之间电气间隙大于2mm,爬电距离大于2.5mm

FUSE为保险丝,必接。推荐规格为1A/250V10Ω/2W的线绕电阻,特殊封装已包含保险管。

④ 输入滤波电容2226脚为内部整流滤波电容引出脚,为更好的保护模块,建议外接一个电解电容C4,推荐C44.7uF/400V。若此模块工作电压在160264VAC时,C4可不接。特殊封装LD03-00BXXAXS无外接电容引脚,工作电压低于160VAC时需要降额,见产品特性曲线图。

⑤ 输入EMI滤波网络(参看图1

NFC1C2C3C4C5共同构成输入EMI滤波网络。

MOV:压敏电阻,型号471KD07

C1X电容,建议0.1μF/275V

C2C3:电容,建议470pF/2000V

CY102K/400V

LCM:共模电感,建议10mH-30mH或选用我司提供的共模电感FL2D-z5-103

为了确保在满负载条件仍能很好地保持在最佳的工作状态,需要外加电容,外接电容C5为电解电容,建议使用高频低阻电解电容。推荐值如下:



Vout(VDC)

C5

Vout(VDC)

C5

3.3

330μF/16V

12

220μF/25V

5

330μF/16V

15

220μF/25V

9

330μF/16V

24

150μF/35V


产品型号一览表

型号

输入电压

输出

效率(%)

(典型)

待机功耗(W)(Typ)

封装

形式

额定

VAC

范围

VAC

电压

(VDC)

电流

(mA)

纹波&噪声(mV

Typ

Max







LD03-00B03

100240

85264

3.3

700

75

150

65

0.2

DIP

LD03-00B05

100240

85264

5.0

500

50

100

70

0.2

DIP

LD03-00B09

100240

85264

9.0

300

50

100

71

0.3

DIP

LD03-00B12

100240

85264

12

250

50

100

72

0.4

DIP

LD03-00B15

100240

85264

15

200

50

100

72

0.55

DIP

LD03-00B24

100240

85264

24

120

50

100

73

0.7

DIP
