B_S-1WR2 & B_D-1WR2系列产品是专门针对线路板上分布式电源系统中需要产生一组与输入电源隔离的电源的应用场合而设计的。该产品适用于：
1） 输入电源的电压比较稳定（电压变化≤±10%）；
2） 输入输出之间要求隔离（隔离电压≤1500VDC）；
3） 对输出电压稳定度和输出纹波噪声要求不高；
如：纯数字电路，一般低频模拟电路，IGBT等功率器件驱动电路等.
● 效率高达 82%
● 小型SIP/DIP 封装
● 隔离电压1500VDC
● 工作温度范围: -40℃～+105℃
● 温度特性好
● 无需外加元件
● 可直接焊在PCB上
● 国际标准引脚
|
输入特性 |
|||||||||
|
项目 |
工作条件 |
Min. |
Typ. |
Max. |
单位 |
||||
|
输入冲击电压(1sec. max.) |
3.3VDC 输入 |
-0.7 |
-- |
5 |
VDC |
||||
|
5VDC输入 |
-0.7 |
-- |
9 |
||||||
|
12VDC输入 |
-0.7 |
-- |
18 |
VDC |
|||||
|
15VDC 输入 |
-0.7 |
-- |
21 |
||||||
|
24VDC 输入 |
-0.7 |
-- |
30 |
||||||
|
输入滤波器 |
|
电容滤波 |
|||||||
|
输出特性 |
|||||||||
|
项目 |
工作条件 |
Min. |
Typ. |
Max. |
单位 |
||||
|
输出功率 |
|
0.1 |
-- |
1 |
W |
||||
|
输出电压精度 |
|
见误差包络曲线图 |
|||||||
|
线性电压调节率 |
输入电压变化±1% |
-- |
-- |
±1.2 |
% |
||||
|
负载调节率 |
10% 到100%负载 |
(5V输出) |
-- |
12 |
15 |
||||
|
(9V 输出) |
-- |
8 |
15 |
||||||
|
(12V 输出) |
-- |
7 |
15 |
||||||
|
(15V 输出) |
-- |
6 |
15 |
||||||
|
(24V 输出) |
-- |
5 |
15 |
||||||
|
温度漂移系数 |
100% 负载 |
-- |
-- |
±0.03 |
%/°C |
||||
|
纹波&噪声* |
20MHz 带宽 |
12V及以下电压输出 |
-- |
30 |
-- |
mVp-p |
|||
|
15V、24V电压输出 |
-- |
60 |
-- |
||||||
|
输出短路保护 |
|
可持续，自恢复 |
|||||||
|
|||||||||
|
|
|||||||||
|
一般特性 |
|||||||||
|
项目 |
工作条件 |
Min. |
Typ. |
Max. |
单位 |
||||
|
绝缘电压 |
测试时间1分钟，漏电流小于1mA |
1500 |
-- |
-- |
VDC |
||||
|
绝缘电阻 |
绝缘电压500VDC |
1000 |
-- |
-- |
MΩ |
||||
|
隔离电容 |
输入/输出，100KHz/0.1V |
B2424S/D-1WR2 |
-- |
30 |
-- |
pF |
|||
|
其他型号 |
-- |
20 |
-- |
||||||
|
开关频率 |
100%负载，输入标称电压 |
-- |
100 |
300 |
KHz |
||||
|
平均无故障时间 |
MIL-HDBK-217F@25℃ |
3500 |
-- |
-- |
K hours |
||||
|
外壳材料 |
|
黑色阻燃耐热塑料（UL94-V0） |
|||||||
|
重量 |
B_S-1WR2 系列 |
-- |
1.2 |
-- |
g |
||||
|
B_D-1WR2 系列 |
-- |
1.8 |
-- |
||||||
|
|
|||||||||
|
环境特性 |
|||||||||
|
项目 |
工作条件 |
Min. |
Typ. |
Max. |
单位 |
||||
|
存储湿度 |
无凝结 |
-- |
-- |
95 |
% |
||||
|
工作温度 |
温度≥85℃降额使用 |
-40 |
-- |
105 |
°C |
||||
|
存储温度 |
|
-55 |
-- |
125 |
|||||
|
工作时外壳温升 |
|
-- |
25 |
-- |
|||||
|
引脚耐焊接温度 |
焊点距离外壳1.5mm,10秒 |
-- |
-- |
300 |
|||||
|
冷却方式 |
|
自然空冷 |
|||||||
|
|
|||||||||
|
EMC特性 |
|||||||||
|
EMI |
传导骚扰 |
CISPR22/EN55022 CLASS B（典型推荐电路如图1） |
|||||||
|
辐射骚扰 |
CISPR22/EN55022 CLASS B（典型推荐电路如图1） |
||||||||
|
EMS |
静电放电 |
IEC/EN61000-4-2 Contact ±8KV perf. Criteria B |
|||||||
|
① 输出负载要求 为了确保该模块能够高效可靠的工作，使用时，其输出最小负载不能小于额定负载的10%。若您所需功率确实较小，请在输出端并联一个电阻，建议阻值相当于10%额定功率，需降额使用。
② 过载保护 在通常工作条件下，该产品输出电路对于过流情况无保护功能。最简单的方法是在电路中外加一个断路器。

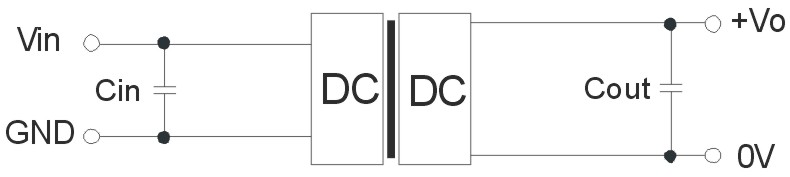

③ 推荐电路 若要求进一步减少输入输出纹波，可在输入输出端连接一个电容滤波网络，应用电路如（图2）所示。 但应注意选用合适的滤波电容。若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，并推荐容性负载值详见（表 1）。
（图2）
推荐容性负载值表(表1)
对于实际输出功率小于0.5W之应用场合，建议不外接电容。

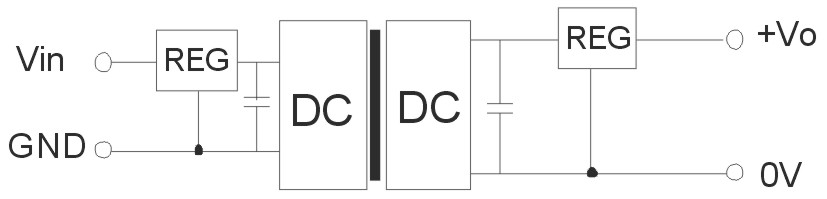

④ 输出稳压及过压保护电路 对于输出稳压、过压及过流保护的最简单的装置是在其输入或输出端串接一个带过热保护的线性稳压器并连接一个电容滤波网络（见图3），滤波电容推荐值详见（表 1），线性稳压器根据实际工作需要的电压、电流来合理选取。
（图3）
|
|
产品型号一览表 |
|||||||||||
|
产品型号 |
输入电压(VDC) |
输出 电压 (VDC) |
输出电流 (mA) |
输入电流(mA)(typ.) |
反射纹波电流 (mA,typ.)
|
最大容性 负载 (µF) |
效率 (%, typ.) @满载 |
认证 |
|||
|
标称值 (范围值) |
Max. |
Min. |
@满载 |
@空载 |
|||||||
|
B0303S/D-1W |
3.3 (2.97-3.63) |
3.3 |
303 |
30 |
417 |
50 |
15 |
220 |
72 |
|
|
|
B0305S/D-1W |
5 |
200 |
20 |
392 |
74 |
|
|||||
|
B0503S/D-1W |
5 (4.5-5.5) |
3.3 |
303 |
30 |
271 |
31 |
20 |
72 |
|
||
|
B0505S/D-1W |
5 |
200 |
20 |
270 |
70 |
UL CE |
|||||
|
B0507S/D-1W |
7.2 |
138 |
14 |
252 |
72 |
|
|||||
|
B0509S/D-1W |
9 |
111 |
12 |
252 |
78 |
UL CE |
|||||
|
B0512S/D-1W |
12 |
83 |
9 |
248 |
79 |
UL CE |
|||||
|
B0515S/D-1W |
15 |
67 |
7 |
247 |
80 |
UL CE |
|||||
|
B0524S-1W |
24 |
42 |
4 |
240 |
77 |
|
|||||
|
B1203S/D-1W |
12 (10.8-13.2) |
3.3 |
303 |
30 |
110 |
16 |
23 |
72 |
|
||
|
B1205S/D-1W |
5 |
200 |
20 |
116 |
71 |
UL CE |
|||||
|
B1209S/D-1W |
9 |
111 |
12 |
105 |
76 |
UL CE |
|||||
|
B1212S/D-1W |
12 |
83 |
9 |
104 |
78 |
UL CE |
|||||
|
B1215S/D-1W |
15 |
67 |
7 |
101 |
80 |
UL CE |
|||||
|
B1505S/D-1W |
15 (13.5-16.5) |
5 |
200 |
20 |
92 |
14 |
18 |
71 |
|
||
|
B1515S-1W |
15 |
67 |
6 |
85 |
78 |
|
|||||
|
B2403S/D-1W |
24 (21.6-26.4) |
3.3 |
303 |
30 |
57 |
8 |
61 |
71 |
|
||
|
B2405S/D-1W |
5 |
200 |
20 |
57 |
73 |
UL CE |
|||||
|
B2409S/D-1W |
9 |
111 |
12 |
52 |
78 |
UL CE |
|||||
|
B2412S/D-1W |
12 |
83 |
9 |
50 |
79 |
UL CE |
|||||
|
B2415S/D-1W |
15 |
67 |
7 |
50 |
80 |
UL CE |
|||||
|
B2424S-1W |
24 |
42 |
4 |
50 |
80 |
|
|||||
|
注: 我司也可提供B_S-W2 & B_D-W2系列产品。 |
|||||||||||
