K78XX-1000(L)系列产品是高效率的开关稳压器，是78XX系列三端线性稳压器的理想替代品。它效率高，损耗小，发热低，使用时无需外加散热片。
产品特点
● 效率高达97%
● 工作温度：-40°C ~ +85°C
● 引脚与LM78XX系列兼容
● 短路保护，过热保护
● 低纹波、噪声
● 超小型SIP封装，满足UL94-V0要求
● MTBF>2,000,000 小时
|
输出特性 |
||||||
|
项目 |
工作条件 |
Min. |
Typ. |
Max. |
单位 |
|
|
输出电压精度 |
100%的负载，输入电压范围 |
|
±2 |
±3 |
% |
|
|
线性调节率 |
输入电压范围 |
|
±0.2 |
±0.4 |
||
|
负载调整率* |
从10%的负载到100%的负载 |
|
±0.4 |
±0.6 |
||
|
纹波+噪声 |
20MHz 带宽（参考图3） |
|
25 |
35 |
mVp-p |
|
|
短路输入功耗** |
|
|
0.5 |
1.8 |
W |
|
|
短路保护 |
|
可持续,自恢复 |
||||
|
过热保护 |
IC内置 |
|
150 |
|
°C |
|
|
开关频率 |
100%的负载，输入电压范围 |
280 |
330 |
450 |
kHz |
|
|
输出限制电流 |
输入电压范围 |
Vout：1.5V-3.3V |
|
|
3000 |
mA |
|
|
Vout：5V-15V |
|
|
2000 |
||
|
静态电流 |
|
|
5 |
8 |
||
|
温度系数 |
-40°C ~ +85°C |
|
|
±0.02 |
%/°C |
|
|
最大容性负载 |
|
|
|
1000 |
μF |
|
|
*K78X2-1000为±0.75%(Max），**K7801-1000为4W(Max） |
||||||
|
|
||||||
|
一般特性 |
||||||
|
项目 |
工作条件 |
Min. |
Typ. |
Max. |
单位 |
|
|
存储湿度 |
|
|
|
95 |
% |
|
|
工作温度 |
温度≥71℃后要降额使用 |
-40 |
|
85 |
°C |
|
|
工作时外壳温度 |
|
|
|
100 |
||
|
存储温度 |
|
-55 |
|
125 |
||
|
引脚耐焊接温度 |
焊点距离外壳边沿1.5mm，10秒 |
|
|
300 |
||
|
冷却方式 |
|
自然空冷 |
||||
|
外壳材料 |
|
阻燃耐热塑料(UL94-V0) |
||||
|
MTBF |
25℃（MIL-HDBK-217F） |
200 |
|
|
万小时 |
|
|
重量 |
|
|
3.7 |
|
克 |
|
|
典型应用电路 |
（图2） 1、 电路必须加上外接电容C1和C2而且要靠近转换器的引脚端； 2、 C1,C2的容值参考外接电容表，根据需要可适当加大也可以使用低ESR的钽电容和电解电容； 3、 此产品不能并联使用，不支持热插拔。
测试相关配置说明（TA=25℃）

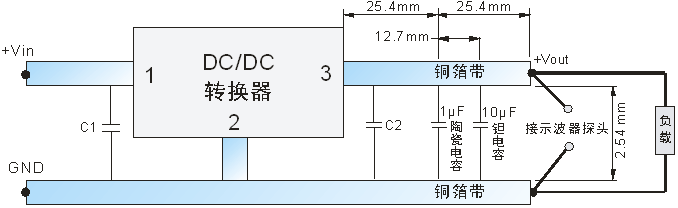

1、 1、 转换效率及输出纹波噪声的测试电路
（图3）

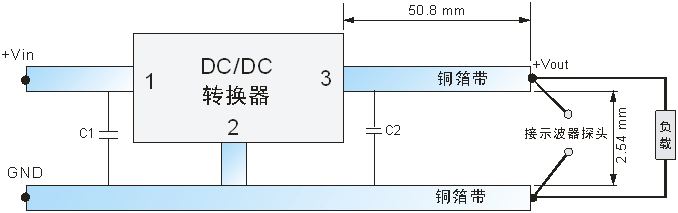

2、 启动输出波形及负载瞬态响应波形的测试电路
|
|
产品型号一览表 |
||||||
|
型号 |
输入电压(VDC) |
输出 |
效率(%)（Typ） |
|||
|
|
标称值 |
范围 |
电压(VDC) |
电流(mA) |
Vin最小 |
Vin最大 |
|
K7801-1000(L) |
12 |
4.75-26 |
1.5 |
1000 |
80 |
71 |
|
K78X2-1000(L) |
12 |
4.75-26 |
1.8 |
1000 |
83 |
74 |
|
K7802-1000(L) |
12 |
4.75-28 |
2.5 |
1000 |
88 |
80 |
|
K7803-1000(L) |
24 |
4.75~28 |
3.3 |
1000 |
90 |
83 |
|
K7805-1000(L) |
24 |
6.5~32 |
5.0 |
1000 |
93 |
88 |
|
K78X6-1000(L) |
24 |
9.0~32 |
6.5 |
1000 |
94 |
90 |
|
K7809-1000(L) |
24 |
12~32 |
9.0 |
1000 |
95 |
92 |
|
K7812-1000(L) |
24 |
16~32 |
12 |
1000 |
96 |
94 |
|
K7815-1000(L) |
24 |
20~32 |
15 |
1000 |
97 |
94 |
|
注：90°弯脚产品型号加“L”，如K7805-1000L。 |
||||||
