K78XX-500系列产品是高效率的开关稳压器，是78XX系列三端线性稳压器的理想替代品。它效率高，损耗小，发热低，使用时无需外加散热片。宽电压输入，非隔离稳压单路输出.
● 效率高达96%
● 工作温度：-40℃～+85℃
● 引脚与LM78XX系列兼容
● 短路保护，过热保护
● 低纹波、噪声
● 超小型SIP封装，满足UL94-V0要求
● 无需外加散热片
● 国际标准引脚方式
● 完美支持负输出
|
输出特性 |
|||||||
|
项目 |
工作条件 |
Min. |
Typ. |
Max. |
单位 |
||
|
输出电压精度 |
100%的负载，输入电压范围 |
|
±2 |
±3 |
% |
||
|
线性调节率 |
输入电压范围 |
Vout：1.5V-2.5V |
|
±0.5 |
±1.0 |
|
|
|
|
|
Vout：3.3V-15V |
|
±0.2 |
±0.4 |
|
|
|
负载调整率 |
从10%的负载到100%的负载 |
Vout：1.5V-2.5V |
|
±0.4 |
±0.75 |
|
|
|
|
|
Vout：3.3V-15V |
|
±0.4 |
±0.6 |
|
|
|
纹波+噪声* |

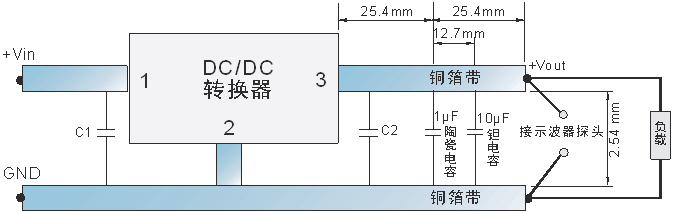

20MHz 带宽(参考图3) |
|
25 |
35 |
mVp-p |
||
|
短路输入功耗 |
|
|
0.5 |
1.8 |
W |
||
|
短路保护 |
|
可持续，自恢复 |
|||||
|
过热保护 |
IC内置 |
|
150 |
|
℃ |
||
|
输出限制电流 |
输入电压范围 |
Vout：1.5V-3.3V |
|
|
3000 |
mA |
|
|
|
|
Vout：5V-15V |
|
|
2000 |
|
|
|
开关频率 |
100%的负载，输入电压范围 |
280 |
330 |
450 |
kHz |
||
|
静态电流 |
|
|
5 |
8 |
mA |
||
|
温度系数 |
-40℃～+85 ℃ |
|
|
±0.02 |
%/℃ |
||
|
最大容性负载 |
|
|
|
1000 |
μF |
||
|

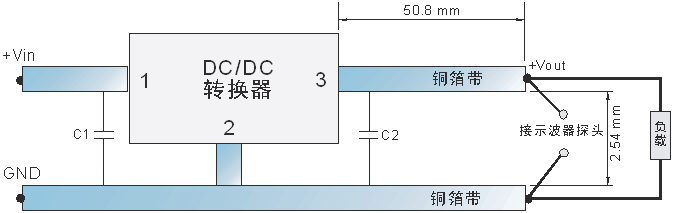

*纹波和噪声的测试方法采用平行线测试法。 |
|||||||
|
|
|||||||
|
一般特性 |
|||||||
|
项目 |
工作条件 |
Min. |
Typ. |
Max. |
单位 |
||
|
存储湿度 |
|
|
|
95 |
% |
||
|
工作温度 |
温度≥71℃后要降额使用 |
-40 |
|
85 |
℃ |
||
|
存储温度 |
|
-55 |
|
125 |
|
||
|
工作时外壳温度 |
|
|
|
100 |
|
||
|
引脚耐焊接温度 |
焊点距离外壳边沿1.5mm，10秒 |
|
|
300 |
|
||
|
冷却方式 |
|
自然空冷 |
|||||
|
外壳材料 |
|
阻燃耐热塑料（UL94-V0） |
|||||
|
MTBF |
25℃（MIL-HDBK-217F） |
200 |
|
|
万小时 |
||
|
重量 |
|
|
2.0 |
|
克 |
||
|
|
|||||||
|

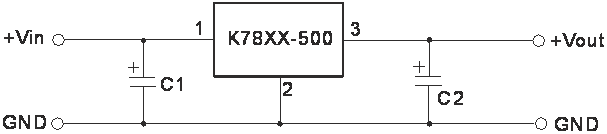

典型应用电路 |
||
（图2） 注： 1.电路必须加上外接电容C1和C2而且要靠近转换器的引脚端。 2.C1,C2的容值参考外接电容表，根据需要可适当加大,也可以使用低ESR的钽电容和电解电容。 3.此产品不能并联使用，不支持热插拔。
|
|
产品型号一览表 |
||||||
|
产品型号 |
输入电压(VDC) |
输出电压 (VDC) |
输出电流 (mA) |
效率(%,max) |
||
|
|
标称值 |
范围值 |
|
|
Vin最小 |
Vin最大 |
|
K7801-500R2 |
12 |
4.75-28 |
1.5 |
500 |
77 |
66 |
|
12 |
*4.75-25 |
-1.5 |
-400 |
66 |
64 |
|
|
K78X2-500R2 |
12 |
4.75-28 |
1.8 |
500 |
81 |
69 |
|
12 |
*4.75-25 |
-1.8 |
-400 |
70 |
68 |
|
|
K7802-500R2 |
12 |
4.75-28 |
2.5 |
500 |
87 |
76 |
|
12 |
*4.75-25 |
-2.5 |
-400 |
73 |
73 |
|
|
K7803-500R2 |
24 |
4.75-28 |
3.3 |
500 |
91 |
81 |
|
12 |
*4.75-25 |
-3.3 |
-400 |
74 |
78 |
|
|
K7805-500R2 |
24 |
6.5-32 |
5.0 |
500 |
94 |
86 |
|
12 |
6.5-27 |
-5.0 |
-400 |
78 |
83 |
|
|
K78X6-500R2 |
24 |
8-32 |
6.5 |
500 |
94 |
87 |
|
12 |
6.5-25 |
-6.5 |
-300 |
82 |
84 |
|
|
K7809-500R2 |
24 |
11-32 |
9.0 |
500 |
95 |
91 |
|
12 |
7.0-23 |
-9.0 |
-200 |
85 |
86 |
|
|
K7812-500R2 |
24 |
15-32 |
12 |
500 |
95 |
92 |
|
12 |
7-20 |
-12 |
-200 |
83 |
87 |
|
|
K7815-500R2 |
24 |
18-32 |
15 |
500 |
96 |
93 |
|
12 |
7-17 |
-15 |
-200 |
81 |
87 |
|
