T6系列有源信号隔离器

  • 产品简介
  • 电气特征
  • 应用指南
  • 其它说明

T6系列模拟信号隔离调理模块是适用于前级0...5V电压信号输入,后级可多种信号输出的高集成度,高性能的四端隔离有源隔离运

放模块。模块对外的所有接口完全独立,内嵌高效微功率电源,可以向信号输入级或其它器件(前级设备)提供一路与供电电源、信号

输出端完全隔离的电源。适用于需要信隔离并向输入端提供隔离电源的场合,该产品简化了用户的设计,提高了系统可靠性,同时有

效的解决了电源与信号的共地环路干扰。模块采用电磁隔离模式,拥有极高的传输精度及具有极低的温漂特性,同时信号输入端/信号输

出端能承受高达3.0 KV DC的隔离电压。

输入参数


  输入信号                       0 .... 5  V

  输入阻抗                       ≥10 M Ohms (电压信号输入)

  过载                             电压输入受30 V瞬间抑制二极管限制,最大的允许持续电流是30 mA


 输出参数


  输出信号                       0 .... 5 V, 0 .... 10 V  /  0 .... 20 mA,  4 .... 20 mA

  负载能力                       输出为电压信号时  ≤10 mA (1 k Ohms at 10 V)

                                     输出为电流信号时  ≤10 V (500 Ohms at 20 mA )如需更大带负载能力请在订货时说明

  偏移量                          <20μA  或 <10 mV (满量程)

  残留纹波                       <50 mVrms


 传输误差


  增益误差                       <0.1 % meas. Val.

  频率响应                       ≤20 kHz

  环境温度敏感度              0.0025 % / K (满负载,-40℃ ~ +85 ℃工作温度范围内)


 隔离


  电气隔离                       4端隔离(信号输入端,信号输出端,电源端及配电端)

  隔离强度                       信号输入端 / 信号输出端和电源端之间隔离3.0 kV DC (测试时间1分钟,湿度< 70 %)

                                     信号输出端 / 电源端之间隔离1.5 kV DC (测试时间1分钟,湿度< 70 %)


 电气标准&产品认证


  浪涌抵抗                       5kV  1.2/50  us (参照 IEC 255-4)

  EMC                             EN 61326

  认证                             CE

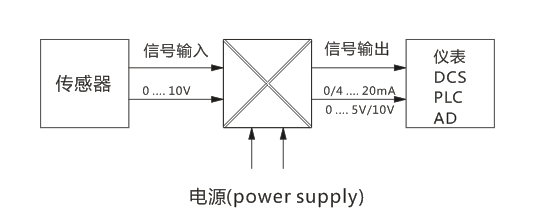

信号转换模式

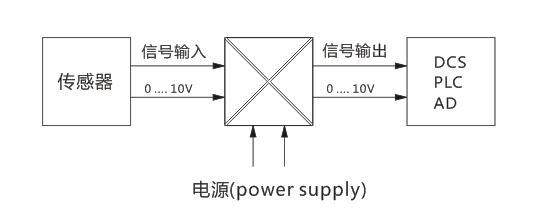

 电气隔离模式

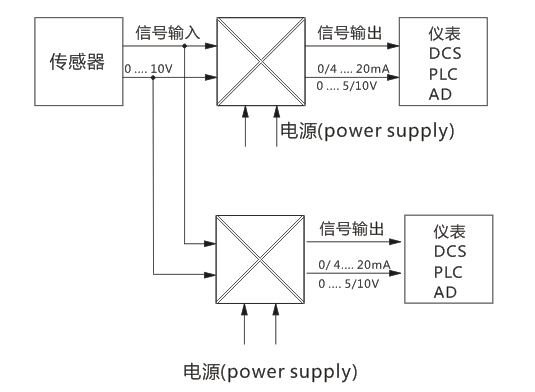

 多路信号输出模式






其他


  环境温度                       操作温度:-40 .... +85 ℃  /  运输和储存温度: -50 .... +120 ℃

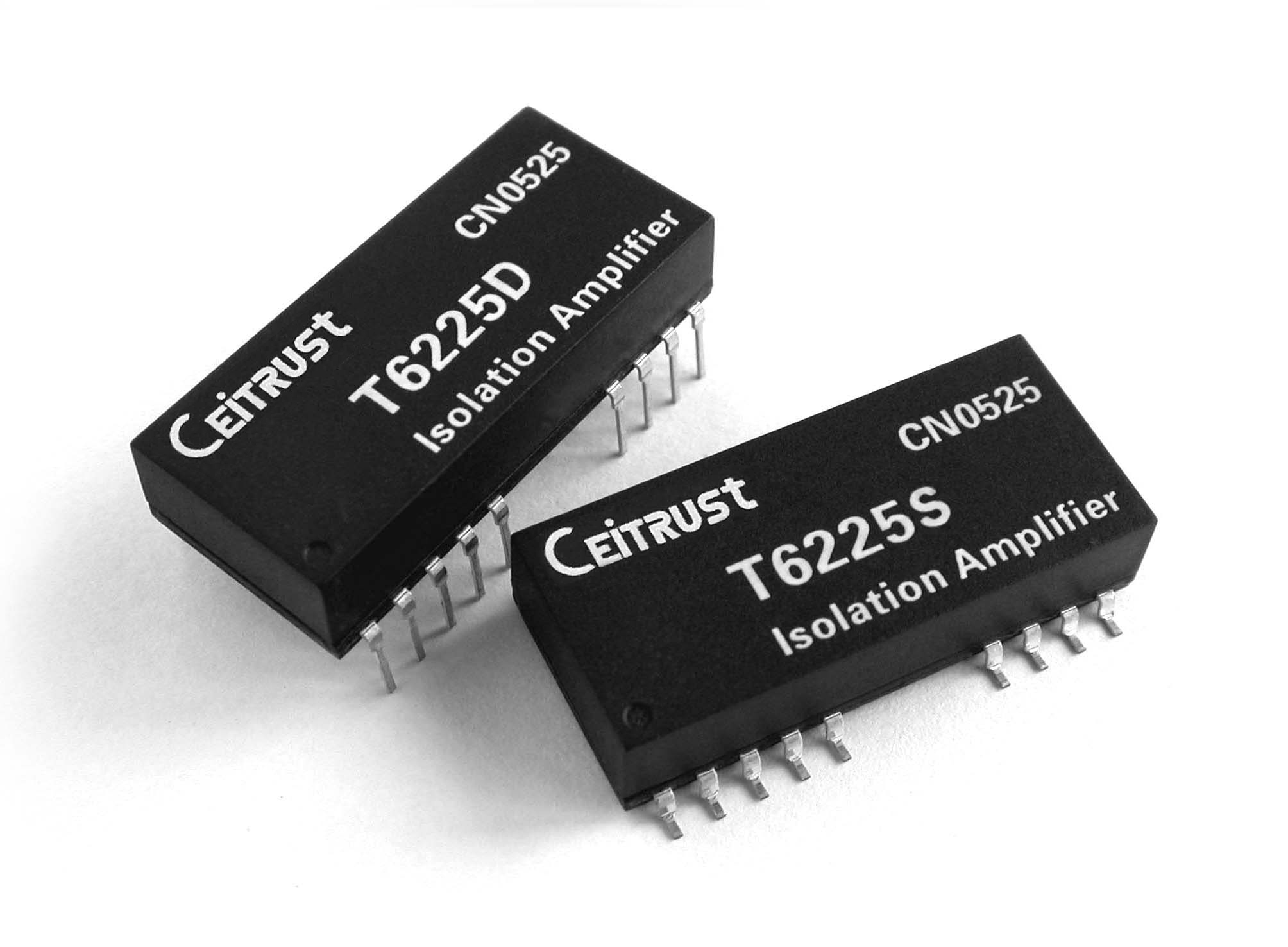

                                     模块封装:DIP24封装 / SOIC24封装,防火等级UL94-V0

  封装                             DIN轨式封装:T型导轨卡装(DIN 50022),4x2位插拔式接线端子,22.5mm,防火等级UL94-V0

  防护等级                       IP20 (IEC 60529/EN 60529)

  重量                             模块封装:8g / 壳体封装:65.5g
