T1100无源信号隔离器

  • 产品简介
  • 电气特征

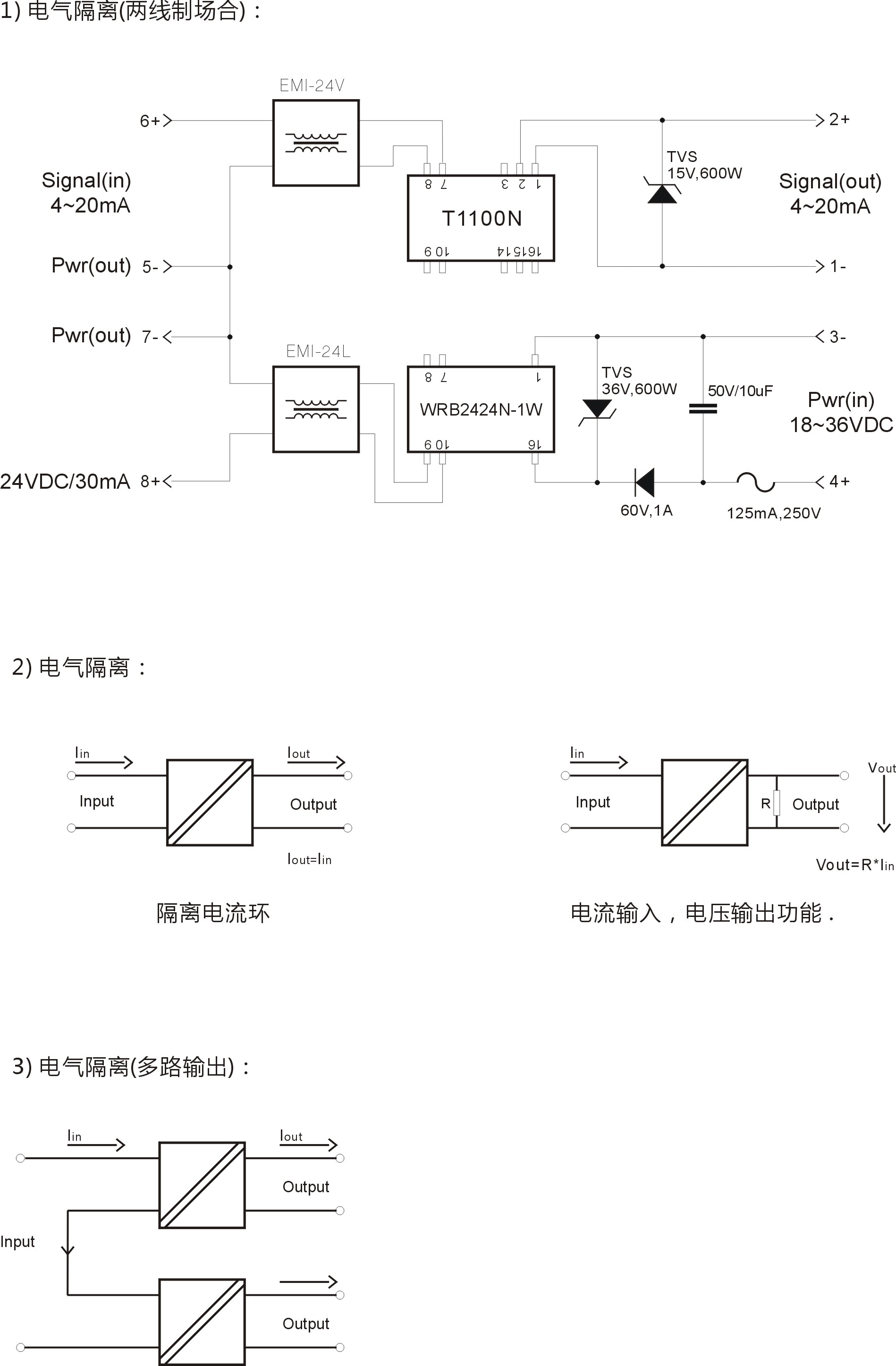

  • 应用指南
  • 其它说明
T1100系列标准型模拟信号隔离器,是一种前级4...20mA电流信号输入,后级4...20mA电流信号输出的无源低压降信号隔离模块。本产品采用独有的电磁隔离模式及高效能回路窃电技术有效地解决了电流信号隔离对供电电源的依赖,实现了4...20mA标准信号的高精度及高线性度隔离。同时信号不受负载影响,达到真正的恒流环要求。除此之外本模块还具有极低的温漂特性(在-40℃到+85℃的工作温度范围内温漂均小于25ppm/℃)。输入和输出两端能轻易承受高达3 kV DC的隔离电压。

输入参数


  输入信号                       4 ..... 20  mA

  压降                             20 mA时压降小于3V

  过载                             18V


 输出参数


  输出信号                       4 ..... 20 mA

  负载能力                        ≤300  Ohms (如需更大带负载能力可前后级馈电)

   偏移量                          <8μA

  残留纹波                       <10 mV at 20mA and 500Ohm

  传输误差


  增益误差                       <0.1 % meas. Val.

  响应时间                       ≤300ms(负载500Ohm时)

  环境温度敏感度              0.0025 % / K (满负载,-40℃ ~ +85 ℃工作温度范围内)


  隔离


  电气隔离                       2 端隔离(信号输入端,信号输出端口)

  隔离强度                       信号输入端 / 信号输出端和电源端之间隔离3.0 kV DC (测试时间1分钟,湿度< 70 %)


  电气标准&产品认证


  浪涌抵抗                       1kV  1.2/50  us (参照 IEC 255-4)

  EMC                             EN 61326

  认证                             CE


   其他


  环境温度                       操作温度:-40 .... +85 ℃  /  运输和储存温度: -50 .... +120 ℃

                                     模块封装:DIP16封装 / SMD16封装,防火等级UL94-V0

  封装                             DIN轨式封装:T型导轨卡装(DIN 50022),4x2位插拔式接线端子,22.5mm,防火等级UL94-V0

  防护等级                       IP20 (IEC 60529/EN 60529)

  重量                             模块封装:4.5g / 壳体封装:62g
